集中控制型系統的控制架構

 建、構筑物中采用集中控制型系統時，在完成燈具的設計和燈具的供配電設計后，應進行系統的控制設計。集中控制型系統的控制設計主要包括系統控制架構的設計、系統通信線路的設計、應急照明控制器的設計和系統控制邏輯的設計等內容。下面主要介紹集中控制型消防應急照明系統的控制架構。

在進行系統的控制設計時，設計人員需明確在該建、構筑物中應采用的系統控制架構形式。GB51309-2018《消防應急照明和疏散指示系統技術標準》（后文皆稱技術標準）對系統控制架構的設計原則做出了規定:“系統設置多臺應急照明控制器時，應設置一臺起集中控制功能的應急照明控制器；應急照明控制器應通過集中電源或應急照明配電箱連接燈具，并控制燈具的應急啟動、蓄電池電源的轉換”。《技術標準》和新修訂的產品標準GB 17945 將集中控制型系統的控制架構分為三個層級，如圖所示。

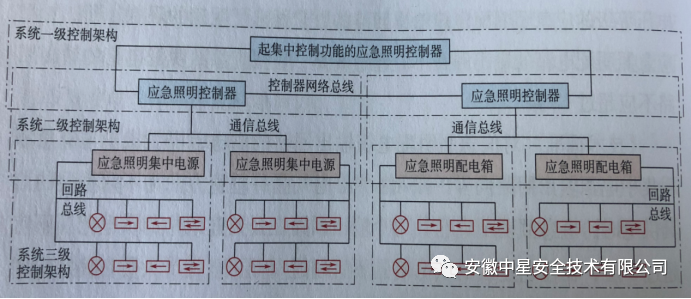

 集中控制型系統架構示意圖

1、一級控制架構

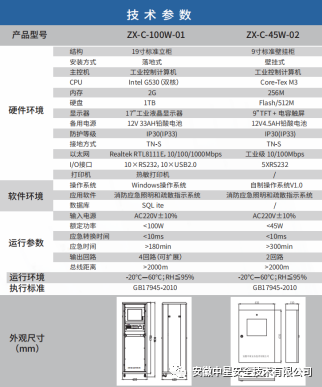

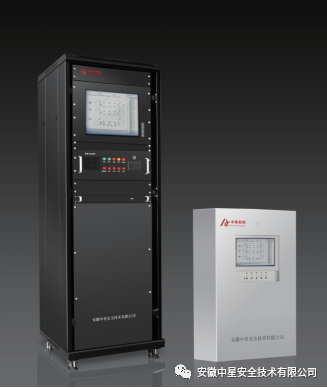

《技術標準》和新修訂的產品標準GB 17945均明確規定“任一臺應急照明控制器直接控制燈具的總數量不應大于3200”。對于建筑規模較大、燈具設置數量超過3200的建、構筑物，需要設置2臺或2臺以上應急照明控制器，應急照明控制器之間應組成獨立的通信網絡，并應將其中一臺應急照明控制器確定為具有最高權限（即起集中控制功能）的應急照明控制器。起集中控制功能的應急照明控制器應能集中控制并顯示其他應急照明控制器及其配接的燈具、應急照明配電箱或應急照明集中電源等系統部件的工作狀態。起集中控制功能的應急照明控制器與其他應急照明控制器之間即構成了系統的一級控制架構。

2、二級控制架構

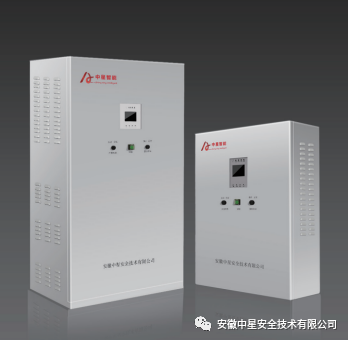

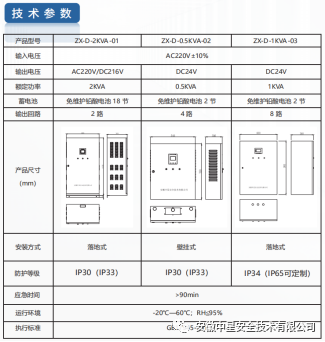

應急照明控制器和與其配接的應急照明集中電源或應急照明配電箱直接連接，組成獨立的通信網絡。應急照明控制器應能控制并顯示其所配接的應急照明配電箱或應急照明集中電源、應急照明配電箱或應急照明集中電源所配接的燈具等系統部件的工作狀態。應急照明控制器和與其配接的應急照明配電箱或應急照明集中電源之間即構成系統的二級控制架構。

3 、三級控制架構

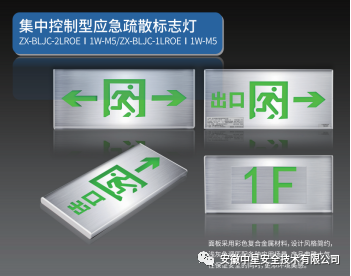

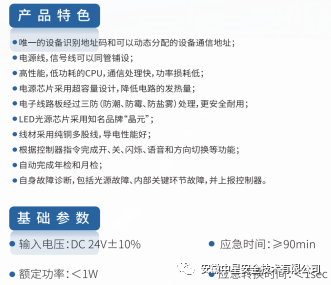

應急照明控制器和其配接的燈具不直接連接，而是通過其配接的應急照明集中電源或應急照明配電箱與燈具等系統部件連接。應急照明控制器通過與其配接的應急照明集中電源或應急照明配電箱控制燈具的工作狀態，應急照明集中電源或應急照明配電箱也可以直接連鎖控制燈具的工作狀態。應急照明集中電源或應急照明配電箱和與其所配接的燈具等系統部

件的工作狀態之間即構成了系統的三級控制架構。

按照系統控制架構的設計要求可以看出，在集中控制型系統中，應急照明集中電源或應急照明配電箱除了具有相應的供配電功能外，還具有相應的通信和控制功能，在定程度上具有區域應急照明控制器的部分功能。在進行燈具的設計和燈具的供配電設計時，已經確定了系統的二級和三級控制架構，設計人員需要根據建、構筑物的結構形式、系統的規模綜合確定系統是否需要設立一級控制架構、 一級架構如何設置等。
